APEC上俄罗斯总统普京送了咱们习大大一款双屏智能手机YotaPhone，而此次拆解的则是YotaPhone一代产品，二者原理相同。

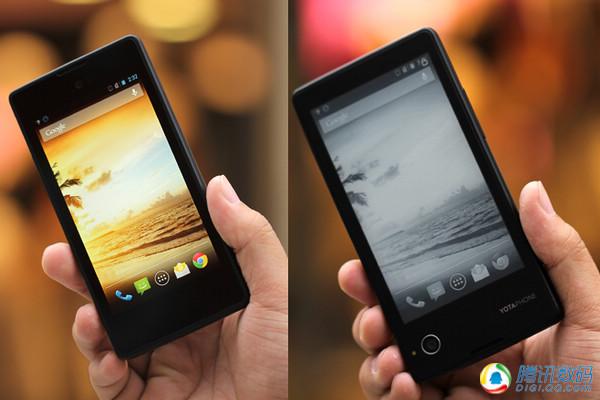

2014年APEC峰会上，俄罗斯总统普京送了咱们习大大一款双屏智能手机YotaPhone。除了两位领导人赋予它高大上的国礼身份之外，YotaPhone也的确极具特色——双显示屏（手机背面是一块电子墨水屏）、新颖的人机交互模式、弧形机身等等。不久之后，YotaPhone二代也会登陆中国市场，现eWiseTech网站拆解了YotaPhone一代，二者原理相同，先来一睹为快。

机身顶部，从左至右依次是耳机插孔、麦克风、SIM卡托以及电源按键。值得一提是SIM卡槽和电源按键融合在一个模块上了。



下部分厚，上部分薄，整个机身因此有一定弧度。

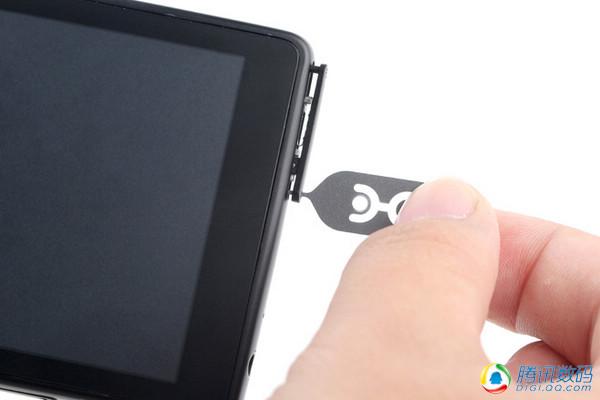

开拆！


双管齐下的SIM卡托。

取下SIM卡槽就知道了SIM卡槽与电源键融合的原理了，原来卡槽的顶部利用了弹片使得它能像普通手机的电源键那样工作。



然后就得小心翼翼地翘开它的电子墨水屏了。这块屏和中框贴合地非常亲密，边缘布满了一圈厚厚的泡棉胶。



分离出的电子墨水屏（也就是手机背面），隐约可见屏幕上的显示内容，所以也印证了电子墨水屏在显示的时候不耗电（翻页的时候才需要电）。该显示模块上还使用了一颗MXIC（旺宏电子）的存储芯片来满足电子墨水屏的快速缓存需求。



拿下扬声器模块。



整理一下东西，准备拆电池了，先把这一大块又盖屏蔽罩又挡电池的散热贴给撕开一点，然后把电池排线接口打开。





接着电池就可以取下来了，1800mAh的容量目前是垫底水平了，电池厂商为广州TWS。

另外忍不住感一叹，这电池的反面好喜感，像是脸谱，似乎在表达心声“我只想做一个安静的电池”。



塑料中框。



再整理一下，Yotaphone的屏蔽罩显得很厚实，而且上面有开散热小孔，和黑莓风格相似。



后置摄像头和振子的排线不是一般的长，为了做成双屏幕，许多元器件也跟着做出相应的变化。

来个特写：



扒光主板上的屏蔽罩，前置摄像头直接贴装在主板上了，个头非常小，只有100万像素。比较小，似乎很难满足市场上日益增长的自拍需求。





主板上的各种橡胶保护套还是蛮多的。



最后把听筒取下来就大功告成啦。

最后的最后看看Yotaphone上的IC，基本上都是老朋友了。三星K3PE0E00QM-CGC2 2GB系统内存与处理器采取的PoP堆叠封装，高通WCN3660 WiFi、蓝牙、FM三合一芯片，SIMG SiI8334Boc 高清输出芯片、TriQuint TQM7M9023 多模多频段功率放大器模块，高通WTR1605L 多频射频收发器。



主板另一面。东芝THGBM5G8A4JBAIR 16G闪存、高通PM8921电源管理芯片以及可见电子墨水屏的硬件解决方案是爱普生的S1D13522 控制芯片搭配TI 的TPS65185供电芯片。



最后全家福奉上。



拆解总结：

1、手机的复原系数还是蛮高，毕竟这不是HTC One M8也不是iPhone，但也不像普通千元机那样简单至极，主要的难点集中在打开后盖之后的那几步以及中框的分离；

2、尽管是俄罗斯手机，但是根据各类元器件的封装mark信息，eWiseTech的工程师仍可推断YotaPhone是made in China；

3、做工比较细致，使用到了许多定位铁片塑料片实现器件的固定或者隔离。
